Samsung запускает свой первый 5G-интегрированный ЦПУ

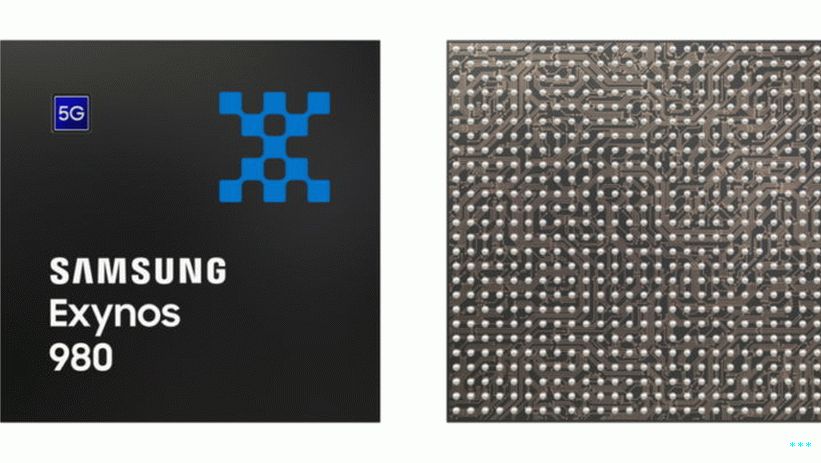

�SamsungУвеличить / Samsung Exynos 980 приносит больше интеграции устройств в SoC, увеличивая время автономной работы и позволяя более мощный вспомогательные процессоры.

Сегодня Samsung объявила о запуске своего новейшего мобильного процессор Exynos 980. Это система на кристалле, в которую следует войти массовое производство в конце этого года, включает в себя встроенный модем 5G, NPU (нейронный процессор) и Mali G76 GPU.

Насколько мы должны заботиться о 5G?

Сам 5G, вероятно, не будет очень большим делом для большинства люди. Помимо того, что относительно мало и рассеянных сетей 5G на данный момент действительно большое увеличение скорости для 5G происходит на 5G FR2, полоса миллиметрового диапазона. Проблема в том, RF на миллиметр длина волны имеет почти нулевое проникновение – сигналы легко блокируются стены, стекла или даже человеческие тела.

Это делает 5G FR2 потенциально отличным механизмом доставки межсетевое взаимодействие – например, внешняя антенна, питающая проводная или Wi-Fi сеть для большого здания, но гораздо меньше для индивидуальный телефон, соединение которого будет прервано вводом здание, автомобиль или даже пользователь, оборачиваясь и кладя их тело между антенной телефона и башней.

5G FR1, полоса менее 6 ГГц, должна быть гораздо более полезной. Это Трудно сказать, какую выгоду получат реальные пользователи 5G FR1 соединения. Текущие тесты скорости в реальном мире показывают 5G FR1 скорость от 400 до 600 Мбит / с. Это выглядит великолепно по сравнению с в реальных тестах скорости 4G на скорости 50 Мбит / с, но есть причина, что 4G тесты намного медленнее, и эта причина заторы. 4G LTE уже способен подключаться к 1 Гбит / с стационарные пользователи, но не хватает пропускной способности для поддержки что-нибудь подобное скорость доставляется всем подключенным потребители.

Как только 5G становится типичным потребительским вариантом использования, а не необычный и особенный, мы ожидаем увидеть некоторое улучшение по сравнению с текущий 4G LTE – но не ожидайте, что 500 Мбит / с станут новыми обычный.

ГПУ и НПУ

Графический процессор Exynos 980, Mali G76, является значительным улучшением по сравнению с более ранними версиями – примерно в два раза быстрее, чем Mali G71, используемый в более ранние устройства Samsung, такие как Galaxy S8. Это все еще не совсем так быстро в большинстве тестов, как Qualcomm Adreno 630, используемый в Google Pixel 3 или Samsung Galaxy S9 +, хотя, так что пока потребители должны ожидать быстрой игры и производительности приложений, GPU на самом деле не изменит правила игры на рынке.

Реальное влияние NPU, или Нейронной Обработки, еще немного вопросительного знака. Samsung утверждает, что Exynos NPU 980 почти в три раза быстрее, чем NPU, использовавшийся ранее Системы Exynos. Мы знаем, что Samsung использует NPU для улучшения производительность в своей камере и приложениях дополненной реальности, но это вероятно это – пока. Мы ожидаем, что использование бортового NPU в смартфонах и планшетах значительно увеличится в ближайшем будущее, так как поставщики программного обеспечения используют возможности машинное обучение в режиме реального времени на устройстве.

Сказка об уменьшении размеров процесса

Это будет не первый набег Samsung на мобильные устройства 5G; Разница здесь не в 5G, а в том, что модем встроен в SoC (система на чипе), а не является внешнее устройство. Создание модема 5G непосредственно на кристалле с процессором означает меньше физического пространства, необходимого для компонентов внутри телефон, а также снижение энергопотребления и тепловыделения. Все это действительно стало возможным благодаря сокращению до 8 нм процесса – Для сравнения, Snapdragon 845 используется флагманом Google Pixel 3 Телефоны построены по 10-нм процессу.

Это история, которую мы наблюдаем на всех фронтах в этом году. AMD сократила процессорный процессор до 7 нм в начале этого года, что позволило он превосходит Intel как на настольных, так и на серверных процессорах. IntelСам дал нам еще лучший пример, когда он выпустил оба льда Lake и Comet Lake – процессоры для ноутбуков. Ледяное озеро, которое построено на 10 нм процесс, смог выделить место на кристалле для GPU три раза так же быстро, как тот, что на озере Комета, которое все еще на 14 нм процесс.
